Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B

  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
Menşe yeri Vietnam
Marka adı Chitwing
Sertifika ISO 9001:2015
Model numarası Kulak Üstü Kulaklık
Min sipariş miktarı 1 takım
Fiyat Negotiable
Ambalaj bilgileri Kalıp ahşap bir kutu ile paketlenir ve bir ahşap palet üzerine yerleştirilir.
Teslim süresi 30 gün)
Ödeme koşulları Akreditif, T/T
Yetenek temini 180 takım/ay

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Ürün adı Tek Boşluklu Enjeksiyon Kalıbı Boyut 400X400X386mm
İBB Tonajı 180(T) Kalıp Ağırlığı 390(KG)
Standart LKM Kayma 1
kaldırıcı 8 Tasarım yazılımı 3D-UG 4.0/ 2D-CAD
kalıp ömrü 500000 atış
Vurgulamak

Kabuk 1x1 İki Plakalı Kalıp

,

Tek Boşluklu İki Plakalı Kalıp

,

Tek Boşluklu Enjeksiyon Kalıbı 500K Çekim
Mesaj bırakın
Ürün Açıklaması

Şeffaf Kabuk (1*1)

No.19014-B



Bu kalıp, standart bir GCI3540.90120100 kalıp tabanı üzerine inşa edilmiştir ve LKM kalıp standardını takip eder.

400 mm uzunluğa, 400 mm genişliğe ve 386 mm yüksekliğe sahiptir.Ayrıca kalıp özellikleri

1 kaydırak ve 8 kaldırıcı.Kalıbın tasarımı, yüksek kaliteli parçaların üretilmesine izin verir.

kesinlik ve doğruluk.


Kalıbın sağlam yapısı ve endüstri standartlarına uygunluğu, onu geniş bir yelpaze için ideal kılar.

1 kızak ve 8 kaldırıcı konfigürasyonu, karmaşık parça şekillerinin elde edilmesine yardımcı olur ve

fonksiyonları, üretim verimliliğini artırmak.

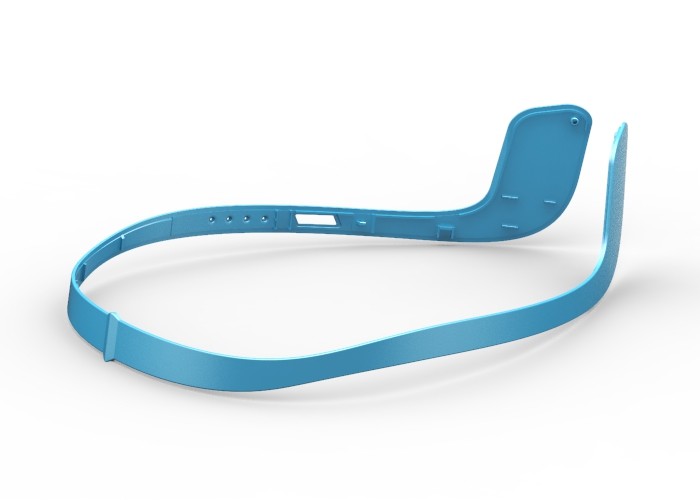

Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 0





Kalıbın net ağırlığı 390 kg'dır;IMM tonajı 180T;parça malzemesi PC'dir;parça boyutu

130.92 X 165.60 X 62.06mm ve parçanın net ağırlığı yaklaşık 10g



Kalıp, Chitwing tarafından geliştirilmiştir (tasarlanmış ve üretilmiştir)

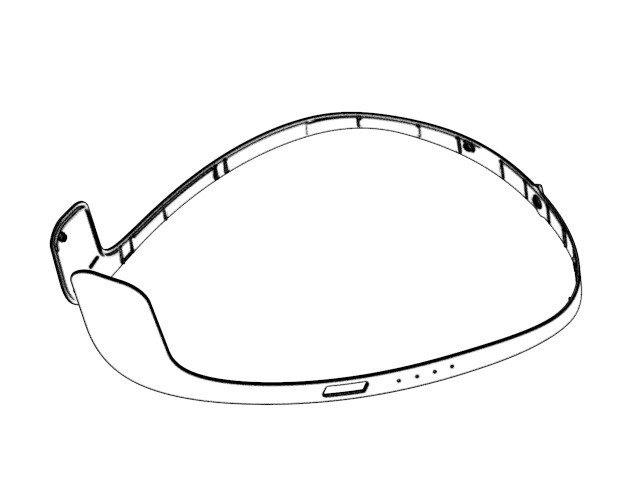

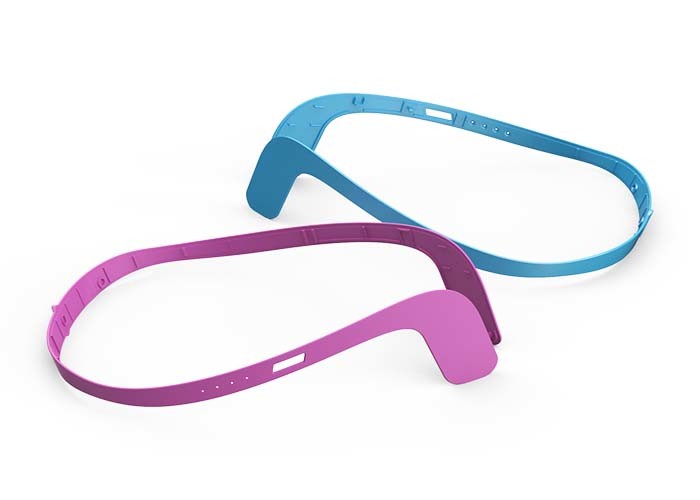

Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 1Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 2



Yüzey Ayna EDM VDI 10#
Boşluk ve çekirdek çeliği Sertleştirme (1*1/S136)

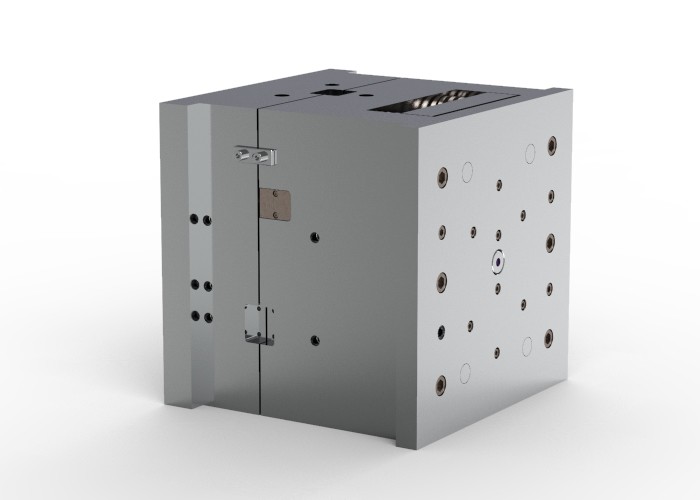

Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 3









Uygun maliyetli gereksinime ve düşük maliyetle toplu geliştirme talebine göre,

kalıp, iki plakalı yapı, yan kapı (iğne noktası kapısı yan kapıya döner) ile tasarlanmıştır.

VDI 10# ile bir yüzey aynası EDM ve boşluğu ve göbeği sertleştirin, böylece kalıp

daha pürüzsüz yüzey, daha yüksek sertlik ve daha iyi aşınma önleyici performans,

Seri üretimin ihtiyaçlarını karşılamak için 500K çekim, kısa döngü süresi ve en aza indirilmiş soğuk vuruş







Ekran diyagramı

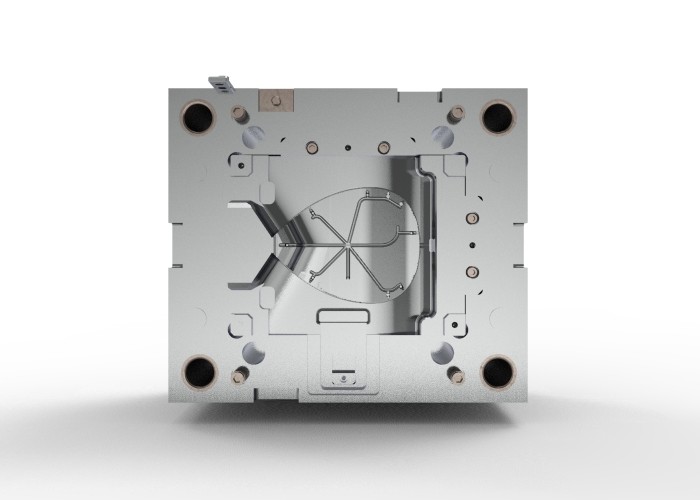

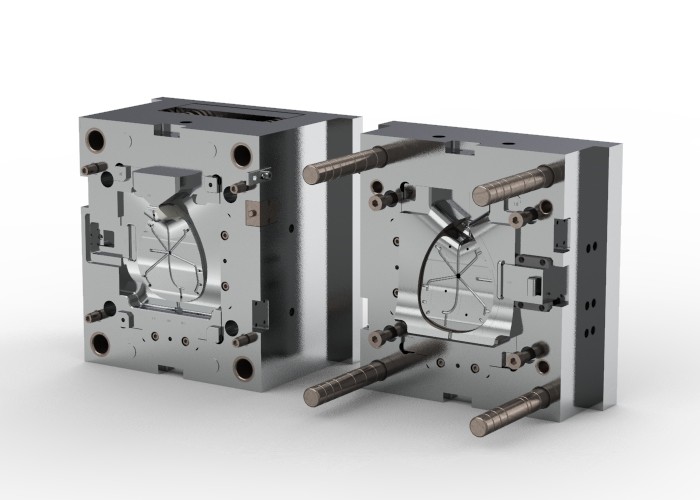

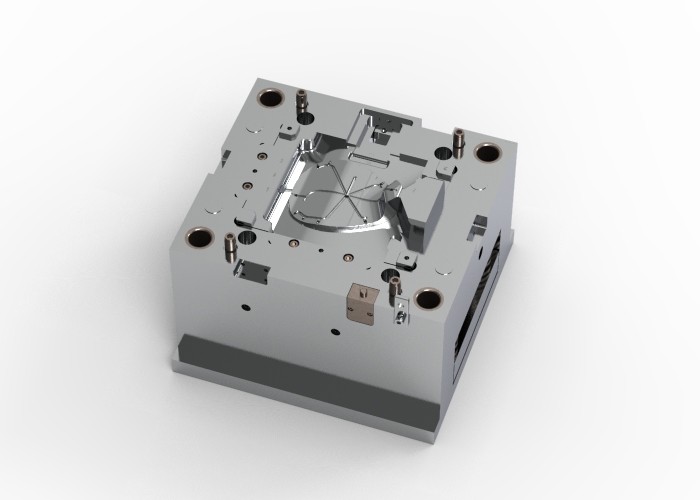

Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 4Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 5Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 6Kabuk (1*1) / Soğuk yolluk / İki plakalı kalıp No.19014-B 7
